Solusi Manajemen Daya
Active Harmonic Filter (AHF) dan Static Var Generator (SVG)
Kami menghadirkan solusi manajemen kualitas daya terdepan dari Elecnova dengan fokus utama kami adalah Active Harmonic Filter (AHF) dan Static Var Generator (SVG). Salah satu produk unggulan untuk manajemen harmonisa SFR-APF, yang juga dikenal sebagai Active Harmonic Filter atau Active Power Filter (APF). Produk ini dirancang khusus untuk meningkatkan kualitas daya pada sistem yang terpengaruh oleh beban non-linear.
Mengapa Kualitas Daya Penting?
Peningkatan produktivitas energi listrik telah membawa peningkatan standar hidup, namun sebagian besar beban listrik modern kini bersifat non-linear. Beban-beban ini, seperti inverter, lampu LED, UPS, komponen elektronik, penyearah, semikonduktor, komputer, dan peralatan IT, secara alami menghasilkan arus harmonisa. Arus harmonisa ini menyebabkan distorsi pada bentuk gelombang sinusoida yang ideal. Active Harmonic Filter SFR-APF adalah produk peningkatan kualitas daya jenis baru yang diciptakan untuk secara dinamis menyaring harmonisa dan mengkompensasi daya reaktif secara real-time. Dengan menyuntikkan arus kompensasi secara aktif, SFR-APF bekerja secara real-time untuk secara efektif mengurangi gangguan kualitas daya tersebut.
Fungsi Utama SFR-AHF/APF
- Penyaringan Harmonisa Komprehensif:
- Mampu menyaring harmonisa genap dan ganjil dari orde ke-2 hingga ke-51 secara bersamaan.
- Pengguna dapat memilih antara mode kompensasi pesanan penuh (full-order compensation) atau mode kompensasi pesanan terpilih (selection-order compensation), yang meningkatkan adaptabilitas produk secara signifikan.
- Memungkinkan pengaturan rasio kompensasi independen untuk setiap harmonisa.
- Tingkat penyaringan harmonisa komprehensif dapat melebihi 97%, dengan tingkat kompensasi tunggal mencapai lebih dari 98%.
- Menggunakan Algoritma Fourier untuk kompensasi yang efisien, stabil, dan secara efektif menghindari resonansi.
- Kompensasi Daya Reaktif Unggul:
- Menyediakan kompensasi reaktif rentang penuh, meliputi beban kapasitif dan induktif.
- Menawarkan regulasi daya reaktif yang cepat dan tanpa langkah (stepless) dari -1 hingga +1.
- Kemampuan ini dapat meningkatkan faktor daya hingga 0,99, menghasilkan penghematan energi signifikan bagi pelanggan.
- Kompensasi Ketidakseimbangan Tiga Fase:
- SFR-APF memiliki strategi kompensasi ketidakseimbangan tiga fase yang sempurna untuk mencapai kompensasi aktif, reaktif, dan ketidakseimbangan fase.
Tabel Spesifikasi Teknis SFR-AHF/APF
| Item | Parameter | Wall-mounted | Rack-mounted | Cabinet |
|---|---|---|---|---|
| System | Grid | 208V, 400V 3P3W/3P4W*; 690V 3P3W | 400V LL ±15% 3P3W/3P4W; 690V LL ±15% 3P3W | |
| Mounting Type | Wall-mounted | Rack-mounted | Cabinet (Also includes Floor model) | |
| Rated Input | 208V, 400V ±10%; 690V ±10% | 400V LL ±15%; 690V LL ±15% | ||
| Power Grid Frequency | 50/60Hz ±5% | |||
| Parallel Operation | 8 modules, customizable | |||
| Overall Efficiency | ≥97% (laboratory data) | |||
| Circuit Topology | 3-level | |||
| Performance Indicators | Rated Capacity | 15-150A | 15-150A | 100A/125A/150A, Up to 600A |
| Compensation Mode | Harmonic, reactive power, unbalance | |||
| Filtering Range | 2 to 51 orders | |||
| Filtering Order | Selectable from 2 to 51 | |||
| Filtering Degree | Adjustable from 2 to 51 | |||
| Reaction Time | <50µs | |||
| Response Time | <5ms | |||
| Target Power Factor | Adjustable from -1 to +1 | |||
| Control Algorithm | FFT, Intelligent FFT and instantaneous reactive power | |||
| Switching Frequency | 20kHz | |||
| Communications | Communications Port | RS485 | ||
| Communications Protocol | Modbus-RTU | |||
| Display & Monitoring | Module Display Interface | 4.3 inch LCD, LED indicator | 7 inch/10 inch LCD touch screen (optional) | |
| Monitoring Alarm | Available | |||
| Monitoring | Independent monitoring and centralized monitoring | |||
| Protection Function | Protection Function | Automatic current limit protection for power grid over-voltage and under-voltage, power grid over-frequency and under-frequency, inverted sequence of input voltage, over-current, over-heating and over-load, and busbar short-circuit | ||
| Mechanical | Cooling Mode | Forced air cooling | ||
| Environmental Conditions | Altitude | 1,000m, for every increased 100m, the power is reduced by 1%. | ||
| Operating Temperature | -20℃~45℃ | |||
| Storage Temperature | -25℃~70℃ | |||
| Relative Humidity | 5% to 95%, non-condensing | |||
| Mechanical (Cabinet specific) | Dimensions (W*D*H mm³) | N/A | 800×800×2200, 1000×800×2200, 1000×1000×2200 (for 3-wire); 800×800×2200, 1000×800×2200, 1500×800×2200 (for 4-wire) | |
| Net Weight | N/A | 150kg-400kg (3-wire); 230kg-600kg (4-wire) | ||
| Protection | Protection Class | IP20 (customizable) | ||
| Related Standards | Directive | 2014/30/EU; 2014/35/EU | ||
| Standards Compliance | EN 61000-6-2:2005+AC:2005; EN 61000-6-4:2007+A1:2011; EN 50178:1997; IEEE519 | |||
Tabel Spesifikasi Teknis SFR-SVG (Static Var Generator)
| Item | Parameter | Wall-mounted | Rack-mounted | Cabinet |
|---|---|---|---|---|
| System | Grid | 208V, 400V 3P3W/3P4W*; 690V 3P3W | 400V LL ±15% 3P3W/3P4W; 690V LL ±15% 3P3W | |
| Mounting Type | Wall-mounted | Rack-mounted | Cabinet (Also includes Floor model) | |
| Rated Input | 208V, 400V ±10%; 690V ±10% | 400V LL ±15%; 690V LL ±15% | ||
| Power Grid Frequency | 50/60Hz ±5% | |||
| Parallel Operation | 8 modules, customizable | |||
| Overall Efficiency | ≥97% (laboratory data) | |||
| Circuit Topology | 3-level | |||
| Performance Indicators | Rated Capacity | 10-100kvar | 10-100kvar | Up to 400kvar (3-wire); Up to 500kvar (4-wire) |
| Loss of Active Power | <3% rated module power | |||
| Over-load Capability | 120% | |||
| MTBF (Mean Time Between Failures) | ≥100,000 hours | |||
| Reaction Time | <50µs | |||
| Response Time | 10ms | |||
| Scope of Reactive Adjustment | Continuously adjustable from rated inductive to rated capacitive | |||
| Control Algorithm | Compensation algorithm of screening vector of frequency domain possessing self-adaptation capability; FFT, Intelligent FFT and instantaneous reactive power | |||
| Switching Frequency | 20kHz | |||
| Noise Level | ≤65dB (A) | |||
| Communications | Communications Port | RS485 | ||
| Communications Protocol | Modbus-RTU | |||
| Display & Monitoring | Module Display Interface | 4.3 inch LCD, LED indicator | 7 inch/10 inch LCD touch screen (optional) | |
| Monitoring Alarm | Available | |||
| Monitoring | Independent monitoring and centralized monitoring | |||
| Mechanical | Cooling Mode | Forced air cooling | ||
| Environmental Conditions | Altitude | 1,000m, for every increased 100m, the power is reduced by 1%. | ||
| Operating Temperature | -20℃~45℃ | |||
| Storage Temperature | -25℃~70℃ | |||
| Relative Humidity | 5% to 95%, non-condensing | |||
| Mechanical (Cabinet specific) | Dimensions (W*D*H mm³) | N/A | 800×800×2200, 1000×800×2200, 1000×1000×2200 (for 3-wire); 800×800×2200, 1000×800×2200, 1500×800×2200 (for 4-wire) | |
| Net Weight | N/A | 150kg-400kg (3-wire); 230kg-600kg (4-wire) | ||
| Protection | Protection Class | IP20 (customizable) | ||
| Related Standards | Directive | 2014/30/EU; 2014/35/EU | ||
| Standards Compliance | EN 61000-6-2:2005+AC:2005; EN 61000-6-4:2007+A1:2011; EN 50178:1997; IEEE519 | |||
Keunggulan & Fitur Teknis SFR-AHF/APF
- Kinerja Tinggi: Dilengkapi dengan teknologi Pemrosesan Sinyal Digital Penuh (DSP) dan Unit Kontrol Utama (Main Control Unit) TI DSP28377 berkecepatan ekstrem untuk implementasi algoritma kompleks yang cepat dan efisien. Menggunakan komponen IGBT untuk respons cepat, kinerja toleransi tinggi, dan stabilitas termal yang sangat baik. Memiliki waktu reaksi kurang dari 50µs dan waktu respons kurang dari 5ms.

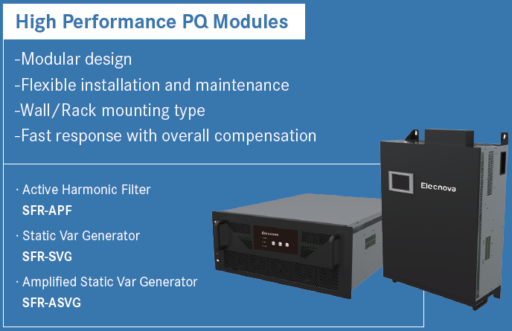

- Desain Modular & Instalasi Fleksibel: Menawarkan desain modular yang ringkas untuk ekspansi, instalasi, dan pemeliharaan yang mudah. Mendukung koneksi paralel modul dengan kapasitas berbeda. Tersedia dalam tipe wall-mounted (dinding), rack-mounted (rak), dan cabinet (kabinet) untuk disesuaikan dengan berbagai situasi lokasi.
- HMI (Human-Machine Interface) yang Ramah Pengguna: Dilengkapi dengan layar sentuh berwarna penuh 7 inci atau 10 inci (opsional LCD/TFT). Menyediakan konfigurasi parameter yang nyaman, visualisasi status sistem real-time, pemrosesan data, dan perekaman peristiwa. Pengguna dapat melihat analisis spektrum harmonisa, analisis perbandingan bentuk gelombang, data kualitas daya, dan grafik, membuat efek tata kelola menjadi jelas.
- Proteksi Komprehensif: Mencakup fungsi proteksi kesalahan dan off-limit yang lengkap untuk memastikan operasi yang aman dan stabil. Ini termasuk gangguan listrik eksternal (misalnya, tegangan lebih/kurang jaringan, frekuensi lebih/kurang, kesalahan urutan fase, arus balik) dan gangguan internal (misalnya, arus berlebih, IGBT terlalu panas). Struktur sirkuit aktif memungkinkan penghindaran resonansi otonom, memungkinkan peralatan secara otomatis menjauh dari titik resonansi sistem.
- Disipasi Panas yang Efisien: Menampilkan sistem pendingin yang dirancang dengan cermat dan manajemen termal yang efisien. Dilengkapi dengan kipas pengatur kecepatan cerdas yang menyesuaikan kecepatan angin berdasarkan lingkungan operasi (suhu) dan tingkat beban, yang memperpanjang masa pakai kipas dan mengurangi kehilangan sistem. Mencakup desain saluran udara independen untuk kapasitas disipasi panas yang lebih kuat.
- Desain Cerdas: Sistem dapat secara otomatis memilih untuk power on atau standby berdasarkan tingkat beban dan kalender pengguna (fungsi tidur cerdas).
Manfaat Menggunakan Elecnova SFR-AHF/APF
- Penyelesaian Masalah dan Perlindungan Peralatan: Efektif menyaring harmonisa (THDi dapat dikurangi dari sekitar 31% menjadi sekitar 3.9% dalam beberapa proyek) dan mengkompensasi daya reaktif. Ini membantu mempertahankan operasi normal peralatan dan produksi yang stabil, memperpanjang masa pakai peralatan, dan mengurangi investasi awal.
- Efisiensi Energi dan Penghematan Biaya: Meningkatkan faktor daya hingga 0,99, yang mengurangi kehilangan jalur dan meningkatkan kapasitas transmisi daya. Ini juga dapat mengurangi kerugian transformator dan meningkatkan pemanfaatan transformator, yang pada akhirnya mengarah pada pengurangan konsumsi energi dan penghematan energi. Pengurangan polusi harmonisa pada jaringan publik bahkan dapat menghasilkan penghargaan dari departemen pemasok daya.
- Stabilitas Jaringan dan Kepatuhan: Membantu menstabilkan tegangan jaringan dan meningkatkan kualitas daya. Dengan menyeimbangkan daya aktif dan reaktif tiga fase, ini berkontribusi pada lingkungan listrik yang lebih sehat dan memastikan kepatuhan terhadap standar kualitas daya yang relevan.
- Adaptabilitas dan Keandalan: Desain modularnya menawarkan instalasi dan pemeliharaan yang fleksibel, memungkinkan ekspansi kapasitas yang mudah. Algoritma kontrol canggih dan fitur proteksi komprehensif memastikan operasi yang aman dan stabil tanpa risiko resonansi.
- Rekam Jejak Terbukti: SFR-APF Elecnova telah banyak diterapkan di berbagai lingkungan penting secara global, termasuk di Indonesia DCI Data Center II, JK5, Guangdong Honda Auto Parts Co. LTD, Jembatan Hong Kong-Zhuhai-Macao, dan Bandara Don Mueang Thailand, serta berbagai aplikasi industri, komersial, dan sektor publik lainnya.
Penawaran Kualitas Daya Lebih Luas dari Elecnova
Selain SFR-APF, seri SFR Elecnova juga mencakup Static Var Generator (SFR-SVG) untuk kompensasi daya reaktif murni, dan Amplified Static Var Generator (SFR-ASVG). Untuk solusi kualitas daya yang komprehensif, Elecnova juga menawarkan Solusi Hibrida yang menggabungkan modul SFR-APF dengan modul SFR-SVG (SFR-APF-SVG) atau modul SFR-M (SFR-APFM) untuk kompensasi optimal baik harmonisa maupun daya reaktif, atau bahkan komponen koreksi faktor daya dengan unit switching (SFR-SVGC). Pendekatan terintegrasi ini memungkinkan Elecnova untuk menyediakan solusi holistik untuk mengelola tantangan kualitas daya yang kompleks.
